Localizador de Aresta Starrett Ponta Simples 10X6mm 827MA - Peça
Ref:
022860
Escolha a cor:
Descrição

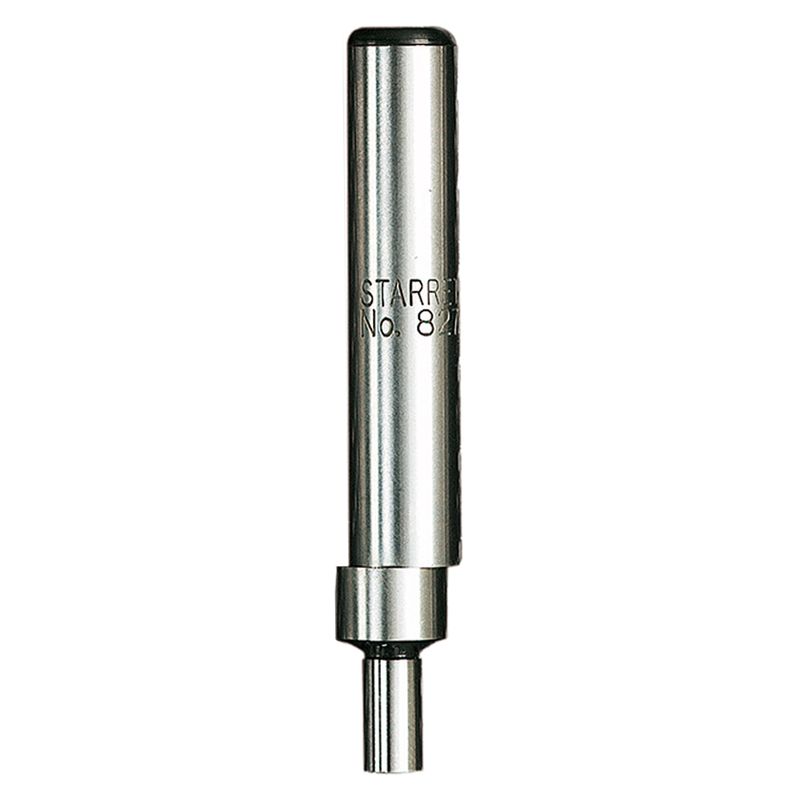

Localizador de Aresta Starrett Ponta Simples 10X6mm 827MA
A ferramenta localiza facilmente, com rapidez e precisão, arestas planas retas, rebaixo, canais, peças redondas, prisioneiros, pino cônico ou pontos de centro e linhas traçadas.
Indicada para profissionais da indústria, oficinas em geral, serralherias, ferramenteiros.
Modo de Uso:

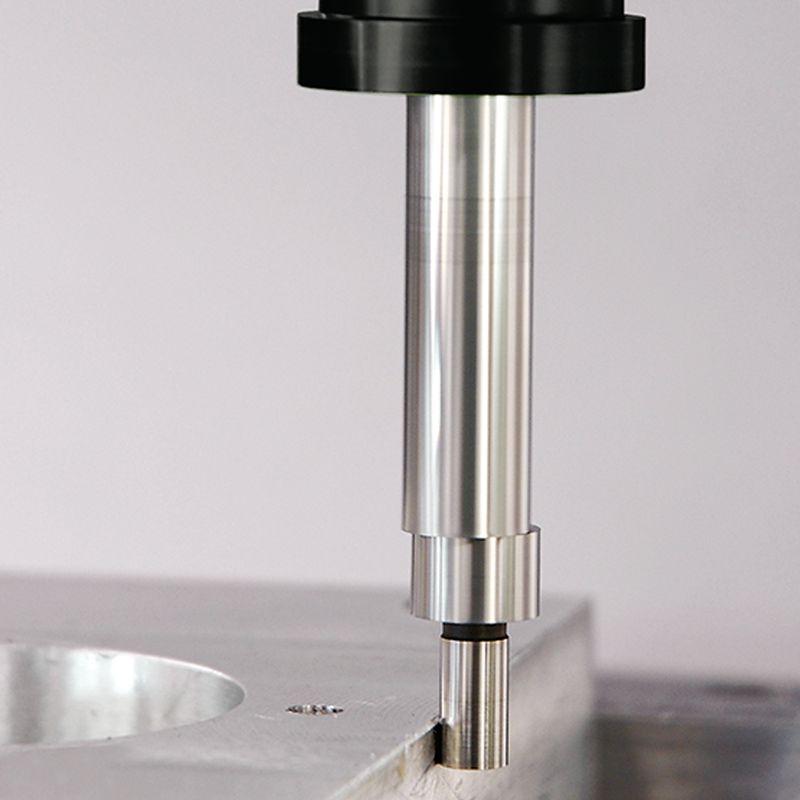

O Localizador de Aresta é colocado em uma pinça ou mandril. A mesa de trabalho é então movimentada em sentido rotatório, para que o localizador de aresta fique em contato com a peça. O contato mudará para uma posição concêntrica em relação ao corpo e, com ligeiro ajuste adicional da mesa, se moverá para fora do centro com uma oscilação decidida. Neste ponto, o centro do localizador estará distante da aresta da peça, exatamente na metade do diâmetro do contato, permitindo localização precisa para outras operações de usinagem relativas à aresta. Para localizar pontos de centro e linhas traçadas, é usado o contato pontiagudo, usando um lápis ou régua contra o ponto de centro e fazendo-o girar concentricamente. Em seguida o ponto é trazido para o ponto de centro ou intercessão das linhas traçadas e a mesa é ajustada de modo que, quando a ferramenta tocar de leve a peça, o alinhamento do ponto em questão possa ser determinado.
Dados Técnicos:
- Código do fornecedor: 827MA
- Dimensões: 10 X 6 mm
- Ponta: simples
- Composição: corpo e contatos feitos de aço, temperados, retificados e lapidados a tolerâncias rígidas em diâmetro e concentricidade
A ferramenta localiza facilmente, com rapidez e precisão, arestas planas retas, rebaixo, canais, peças redondas, prisioneiros, pino cônico ou pontos de centro e linhas traçadas.
Indicada para profissionais da indústria, oficinas em geral, serralherias, ferramenteiros.
Modo de Uso:
O Localizador de Aresta é colocado em uma pinça ou mandril. A mesa de trabalho é então movimentada em sentido rotatório, para que o localizador de aresta fique em contato com a peça. O contato mudará para uma posição concêntrica em relação ao corpo e, com ligeiro ajuste adicional da mesa, se moverá para fora do centro com uma oscilação decidida. Neste ponto, o centro do localizador estará distante da aresta da peça, exatamente na metade do diâmetro do contato, permitindo localização precisa para outras operações de usinagem relativas à aresta. Para localizar pontos de centro e linhas traçadas, é usado o contato pontiagudo, usando um lápis ou régua contra o ponto de centro e fazendo-o girar concentricamente. Em seguida o ponto é trazido para o ponto de centro ou intercessão das linhas traçadas e a mesa é ajustada de modo que, quando a ferramenta tocar de leve a peça, o alinhamento do ponto em questão possa ser determinado.
Dados Técnicos:
- Código do fornecedor: 827MA
- Dimensões: 10 X 6 mm
- Ponta: simples
- Composição: corpo e contatos feitos de aço, temperados, retificados e lapidados a tolerâncias rígidas em diâmetro e concentricidade
Especificações
Especificações
Itens Inclusos | 01 - Localizador de Aresta Starrett Ponta Simples 10X6mm 827MA |
---|---|
Marca | Starrett |
