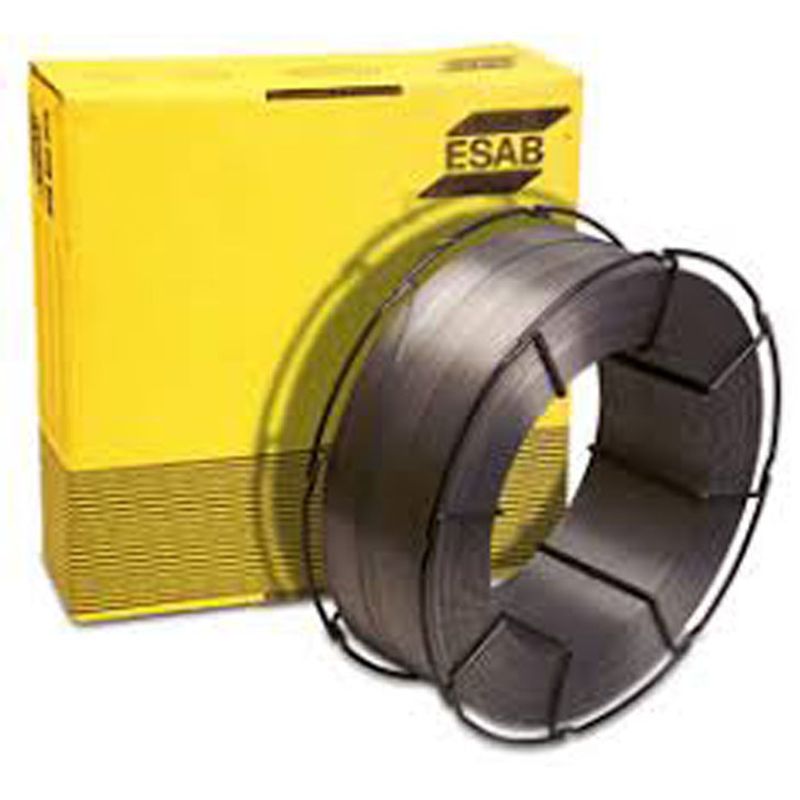

Arame Tubular Esab 1,20mm Dual Shield 7100 LH 15kg 15 kg

Arame tubular rutílico, para soldagem em passe único e multipasse em todas as posições.

Produzido a partir de um novo conceito de formulação, esse arame proporciona baixíssimo índice de respingos, excepcional remoção de escória e fácil ajuste de parâmetros em qualquer posição de soldagem, mesmo quando comparado com outros arames que possuem a mesma classificação.Apresenta baixo teor de hidrogênio difusível.Flexível, pode ser soldado empregando tanto CO2 quanto misturas Ar + 20-25%CO2 como gás de proteção.Destina-se a soldagem de aços de baixo e médio teor de carbono na fabricação de estruturas e construção pesada em geral.

- Especificações
- Aprovações
- ASME SFA-5.20 E71T-1C(M)
- ASME SFA-5.20 E491T-1C(M)
- 100% CO2 e 75%Ar+25%CO2 ABS 3YSA H10
- 100% CO2 e 75%Ar+25%CO2 BV SA3M, SA3YM HH
- 100% CO2 e 75%Ar+25%CO2 DNV III YMS (H10)
- 100% CO2 e 75%Ar+25%CO2 LRS DxVudO BF 3S, 3YS H15 NA
- 100% CO2 e 75%Ar+25%CO2 GL 3YH10S
- 100% CO2 e 75%Ar+25%CO2 FBTS E71T-9C
- Classificações
- AWS/ASME SFA 5.20 E71T-1C(M)
- AWS/ASME SFA 5.20 E491T-1C(M)
- Composição Química
- 100% CO2
- Elemento C
- Percentagem Nominal 0.04 %
- Elemento Si
- Percentagem Nominal 0.48 %
- Elemento Mn
- Percentagem Nominal 1.10 %
- Ar+20-25% CO2
- Elemento C
- Percentagem Nominal 0.05 %
- Elemento Si
- Percentagem Nominal 0.55 %
- Elemento Mn
- Percentagem Nominal 1.20 %
- Deposição
- Corrente 150 A
- Diâmetro 1.2 mm
- Eficiência 87%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 1.9 kg/h
- Tensão 28 V
- Corrente 210 A
- Diâmetro 1.2 mm
- Eficiência 87%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 3.03 kg/h
- Tensão 29 V
- Corrente 250 A
- Diâmetro 1.2 mm
- Eficiência 88%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 4.1 kg/h
- Tensão 30 V
- Corrente 290 A
- Diâmetro 1.2 mm
- Eficiência 88%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 5.4 kg/h
- Tensão 33 V
- Corrente 330 A
- Diâmetro 1.2 mm
- Eficiência 90%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 6.9 kg/h
- Tensão 34 V
- Corrente 360 A
- Diâmetro 1.2 mm
- Eficiência 90%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 8.19 kg/h
- Tensão 35 V
- Corrente 190 A
- Diâmetro 1.6 mm
- Eficiência 87%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 2.75 kg/h
- Tensão 27 V
- Corrente 300 A
- Diâmetro 1.6 mm
- Eficiência 87%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 4.6 kg/h
- Tensão 30 V
- Corrente 365 A
- Diâmetro 1.6 mm
- Eficiência 88%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 5.6 kg/h
- Tensão 33 V
- Corrente 410 A
- Diâmetro 1.6 mm
- Eficiência 89%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 6.35 kg/h
- Tensão 33 V
- Corrente 450 A
- Diâmetro 1.6 mm
- Eficiência 90%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 7.3 kg/h
- Tensão 33 V
- Corrente 500 A
- Diâmetro 1.6 mm
- Eficiência 90%
- Gás de protecção 100% CO2 CC+ ou Ar+ 20-25% CO2 CC+
- Taxa de Deposição 9.11 kg/h
- Tensão 39 V
- Propriedades Mecânicas Típicas
- Alongamento - Como Soldado 28%
- Limite de Escoamento 540 MPa
- Limite de Resistência à Tração 590 MPa
- Alongamento - Como Soldado 26%
- Limite de Escoamento 565 MPa
- Limite de Resistência à Tração 610 MPa
- Teste Charpy
- Ar+20-25% CO2
- Resultado - Como soldado 84 J
- Temperatura de Teste - Como Soldado -30 °C
- 100% CO2
- Resultado - Como soldado 86 J
- Temperatura de Teste - Como Soldado -30 °C
